JZJ2B羅茨－液環真空機組

　　JZJ2B系列羅茨-液環真空機組配置ZJP系列羅茨真空泵為主抽泵及級間泵，2BV/2BEA系列液環式真空泵為前級泵，以及機組內部連接管線儀表閥門等組成。

　　該機組除了可以抽除一般性氣體外，還可用于抽吸含有水分及少量灰塵的氣體。與一般機械真空泵相比，具有不怕油污染，不怕水汽及微塵，而與一般水環式真空泵相比，具有極限真空度高以及在較高真空度工況下抽速大的優點，是輕紡、食品、化工等行業領域的干燥、脫水及真空除氣的一種理想的真空抽氣設備。

　　選擇真空泵時，針對被抽氣體是否含可凝蒸氣，有無顆?；覊m、腐蝕性等選擇相應的泵。如果氣體中含有蒸氣、顆粒、及腐蝕性氣體，應該考慮在泵的進氣口管路上安裝輔助設備。

　　羅茨-液環機組工作液循環分為閉式和開式。

　　羅茨-液環真空機組的前級泵的工作液多采用水，也可采用有機溶劑(可用甲醇、乙醇、二甲苯、丙酮等)，將前級泵作為閉路循環系統使用，大大減小了對環境的污染，同時提高了對有相關溶劑的回收利用。其極限真空度由工作液的飽和蒸汽壓決定。

　　閉式循環機組配置列式換熱器或板式換熱器、氣液分離器、管線閥門及流量、壓力、溫度、液位等儀表，對機組運行工況進行就地指示或遠程監控。其中氣液分離器根據用戶需求配置自動或手動補、排液口。

　　羅茨真空泵與液環真空泵級間設置逆止閥，防止液環真空泵因停電或操作不當發生突然停車時工作液返流，造成羅茨真空泵故障。

　　機組入口配有電接點真空表或壓力變送器控制羅茨泵的啟停。

　　機組入口帶有過濾網(304)，以防止介質中含有的雜質、顆粒進入真空泵。

　　機組控制柜分普通和防爆兩種，普通控制柜可以加配防爆操作柱實現現場防爆操作。

　　真空泵及其驅動機、輔助設備、管路、閥門、儀表等為一個安裝完整的整體撬裝式機組，整個系統在滿足規定的使用條件下，可保證高效、安全、穩定、連續地運轉。

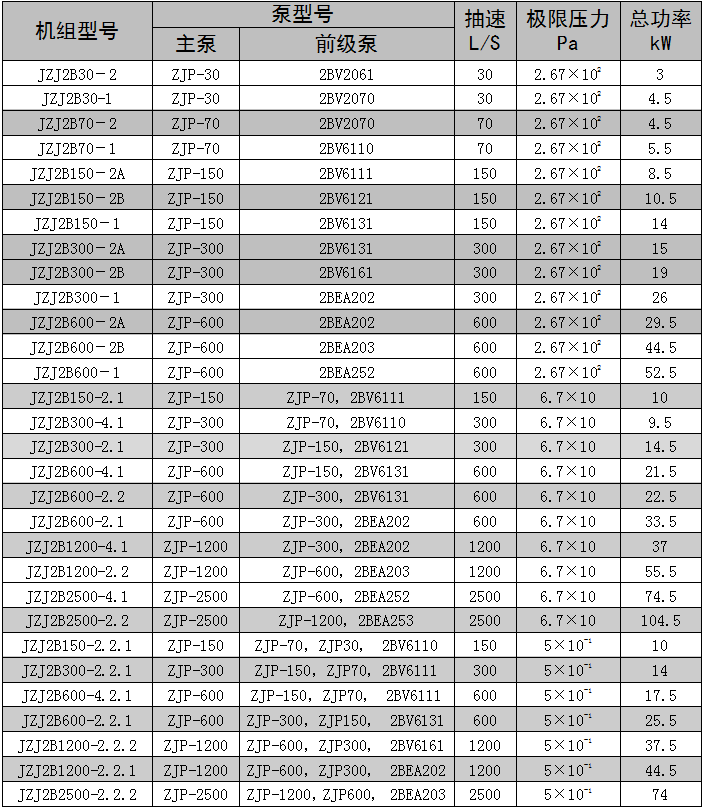

　　技術規格表
